烟气挡板门主要在原烟道、净烟道及旁路烟道系统中起截断介质的作用，具有全开及全关功能，动作灵活，运行可靠。它关闭后，能确保无介质泄漏进入挡板门后烟道内。对于普通介质，挡板门可以采用碳钢材料；对于腐蚀性介质，挡板门应采用镍基合金材料。

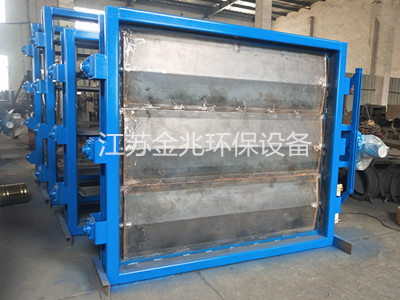

烟气挡板门本体主要由框架、叶片、主轴、密封片、支撑装置、轴封装置、曲柄连杆机构、电动执行机构等部分组成。

框架由结构钢制成，焊接制造，法兰边适合于螺栓连接或焊接方法与烟道固定；叶片为整体钢制成，由上、下两块面板及中间加强筋焊接成空腔结构；主轴一般是根据介质对它是否具有腐蚀作用而采用不同的材质制成，主轴与叶片焊接成整体；轴颈采用填料密封，为保证轴封与轴的同心，采用可调式轴封外壳。由于轴封外壳不直接与框架焊接，而是采用螺栓把轴封外壳紧固在框架上，所以轴封外壳可随着轴的偏移而偏移，从而保证了轴封与轴的同心。叶片四周边缘为不锈钢弹性密封片，用螺栓固定在叶片上下面板边缘；主轴及叶片由轴承支撑在框架上。

90°行程开关型电动执行机构带动驱动轴回转，驱动轴再通过曲柄连杆机构带动所有叶片绕其各自主轴中心回转，叶片如百叶窗式动作，当叶片同介质流向平行时为挡板门开启位置，当叶片同介质流向垂直时为挡板门关闭位置。关闭位置时，挡板门叶片上下两层面板边缘的薄形弹性金属密封片分别与挡板门框架内壁上相应的两道密封边板贴紧，形成机械密封，此时叶片、密封片及密封边板已将整个介质流道截断，并在流道断面上形成一个密封空腔。

挡板门上的密封空气阀与电动执行机构机械联动，当挡板门叶片开启时密封空气阀关闭，当挡板门叶片关闭时密封空气阀开启，此时密封空气从框架上的空气阀进口直接进入并充满整个密封空腔，由于密封空气压力比烟气介质压力高，烟气介质无法通过由叶片、密封片、密封边板及密封空气组成的密封屏障，从而确保挡板门的安全可靠密封。
