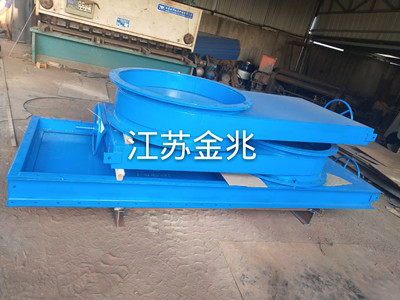

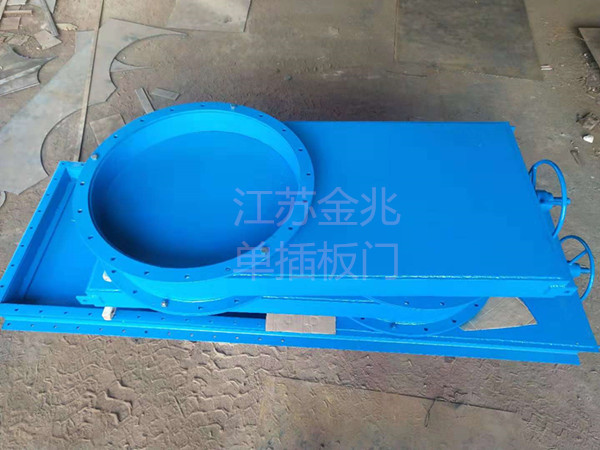

一． 插板门产品概述

电（气）动插板门适用于锅炉冷、热风道或烟道需要关断介质流向的场合。该产品工作可靠、启闭灵活、密封严密，是火电厂锅炉系统中的重要辅机配套设备。可根据用户提供的技术要求设计制造及选用不同的材质，电动插板门采用丝杆传动，气动插板门采用气缸推动，具有运转灵活无卡涩，密封性能好等特点．设备在高温状态下工作可靠、启闭灵活、关断严密，且强度高，刚性好，坚固耐用，目前已广泛应用于全国各大火力发电厂。

二． 插板门结构简介

1.插板门采用全封闭式结构设计，插板开启后位于另一侧密闭的检修室内。

2.插板采用专用的整平板，并对插板的密封面进行车铣切屑加工,密封间隙小,密封性能好。

3.插板门与现场管道连接方式可以为法兰螺栓连接、插入反法兰焊接或管道直接对焊连接。

4.电动插板门由启闭电动装置驱动螺杆副旋转产生轴向移动，再经过导向传动螺杆套带动插板移动，抽出或推入插板，完成插板的开启或关闭动作，运行平稳可靠。

5.气动插板门由启闭气缸插入壳体内拉动或推动插板的开启或关闭。

6.电动（气动）插板门开启或关闭通过安装在插板二侧面上的滑动滚轮，使插板限制在轨导内运行，采用优化设计方案，插板移动平稳轻便，驱动力矩小。

7.插板门可以远距离操作或程序控制，有DCS远控接口。其中电动插板门配套机电一体化电动装置，可就地和远控操作，并配带手轮操作机构；气动插板门配套气缸并提供控制箱，可就地和远控操作。

三． 技术参数

1.型号表示方法：

电动插板门 DZM（型号)-W(宽度)×H(高度)

气动插板门 QZM（型号)-W(宽度)×H(高度)

安装位置：水平风道、垂直风道、倾斜风道。

2.流通介质：冷、热空气或其它气体。

3.设计耐压：0.35MPa

4.设计耐温：≤550℃

5.内泄漏率: ≤0.5%；外泄漏率：低

6..电动插板
